Procesor, czyli CPU (Central Processing Unit), nazywany „mózgiem” komputera, to kluczowy komponent odpowiedzialny za wykonywanie instrukcji programowych i zarządzanie operacjami, które umożliwiają działanie komputera. W laptopach procesory są najczęściej montowane na stałe do płyty głównej przy użyciu technologii BGA (Ball Grid Array). W tym wpisie przyjrzymy się, jak zbudowany jest CPU, jakie pełni funkcje, oraz jakie mogą wystąpić typowe problemy z jego działaniem w laptopach.
Budowa CPU
Nowoczesne procesory to niezwykle złożone układy scalone składające się z miliardów tranzystorów, które tworzą mikroarchitekturę umożliwiającą realizację skomplikowanych obliczeń. Oto najważniejsze komponenty CPU:
- Rdzenie (Cores): Każdy rdzeń to niezależna jednostka przetwarzająca. Dzisiejsze procesory mogą mieć od kilku do kilkudziesięciu rdzeni, dlatego mogą sobie pozwolić na równoczesne przetwarzanie wielu wątków zadań. Procesory serwerowe mogą mieć nawet setki rdzeni.
- Pamięć Cache: Szybka pamięć podręczna zintegrowana z procesorem, podzielona na poziomy (L1, L2, L3). Cache przechowuje najczęściej używane dane, co przyspiesza dostęp do nich i zwiększa wydajność.
- Jednostki arytmetyczno-logiczne (ALU): Odpowiadają za wykonywanie operacji matematycznych i logicznych. Każdy rdzeń CPU ma swoje własne ALU, co umożliwia wykonywanie obliczeń równolegle.
- Rejestry: Małe, szybkie jednostki pamięci, które przechowują dane i instrukcje bezpośrednio wykorzystywane w trakcie obliczeń.
- Kontroler pamięci: Zarządza komunikacją między CPU a pamięcią RAM, co ma duży wpływ na ogólną wydajność systemu.
Nowoczesne jednostki przetwarzania AI: GNA i NPU
Współczesne procesory coraz częściej integrują dedykowane jednostki, takie jak GNA (Gaussian Neural Accelerator) oraz NPU (Neural Processing Unit), które przyspieszają zadania związane ze sztuczną inteligencją:
- GNA: Zoptymalizowana jednostka do przetwarzania mowy i rozpoznawania głosu w urządzeniach o niskim poborze mocy, jak asystenci głosowi.
- NPU: Dedykowana jednostka obliczeniowa do przetwarzania zadań związanych z AI, takich jak analiza danych i uczenie maszynowe.
Funkcje CPU w laptopie
CPU wykonuje podstawowe instrukcje komputerowe, które są niezbędne do działania wszystkich aplikacji. Procesor realizuje te zadania w cyklu składającym się z trzech głównych etapów:
- Pobranie (Fetch): CPU pobiera instrukcję z pamięci RAM i ładuje ją do rejestrów.
- Dekodowanie (Decode): CPU dekoduje instrukcję, analizując ją i rozpoznając, jakie operacje trzeba wykonać.
- Wykonanie (Execute): CPU wykonuje instrukcję przy użyciu swoich jednostek ALU, rejestrów oraz innych komponentów, po czym zapisuje/zwraca wynik.
Montaż BGA procesorów w laptopach

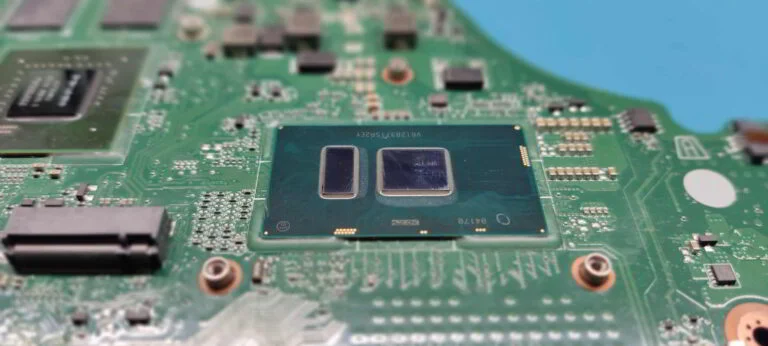

W laptopach procesory są montowane za pomocą technologii BGA (Ball Grid Array), gdzie CPU jest lutowany bezpośrednio do płyty głównej przy pomocy kulek cyny ponieważ jest to rozwiązanie tańsze od montażu w gnieździe. Zapewnia to stabilne połączenie, ale też sprawia, że naprawy są trudniejsze.
Typowe problemy z procesorami w laptopach
Problemy z CPU montowanymi w technologii BGA mogą objawiać się na różne sposoby, począwszy od braku reakcji laptopa, aż po niestabilność systemu. Oto kilka typowych problemów, które mogą wystąpić:
- Przegrzewanie CPU: Laptopy są podatne na przegrzewanie, co może prowadzić do spadku wydajności (throttlingu) lub uszkodzenia połączeń BGA.
- Niestabilność systemu: Uszkodzenia połączeń BGA mogą skutkować restartami, zawieszaniem się systemu, a w niektórych przypadkach całkowitym brakiem możliwości uruchomienia laptopa.
- Uszkodzenia fizyczne: Przegrzanie lub uszkodzenia mechaniczne mogą powodować mikropęknięcia w połączeniach lutowanych.
- Problemy z zasilaniem: Niewłaściwe napięcie dostarczane przez VRM może prowadzić do niestabilności pracy CPU.
Diagnostyka i naprawa procesorów BGA
Diagnostyka problemów z procesorami montowanymi w technologii BGA wymaga precyzyjnego podejścia. Oto kluczowe kroki:
- Monitorowanie temperatury: Użyj narzędzi diagnostycznych do monitorowania temperatury CPU pod obciążeniem. Wysokie temperatury mogą wskazywać na problemy z chłodzeniem, które należy rozwiązać.
- Sprawdzenie połączeń BGA: Aby ocenić stan połączeń w technologii BGA, można skorzystać z testów obciążeniowych oraz diagnostyki sprzętowej, takich jak kamera termowizyjna. Kamera taka pomaga wykryć nieprawidłowości w dystrybucji ciepła. W przypadku problemów z połączeniami konieczny może być reballing, czyli ponowne lutowanie.
- Testowanie zasilania: Upewnij się, że VRM dostarcza stabilne i prawidłowe napięcie do CPU ponieważ każda odchyłka może prowadzić do problemów.
- Reballing lub wymiana procesora: Gdy uszkodzeniu ulegną połączenia BGA, może okazać się konieczne przeprowadzenie reballingu procesora. W bardziej zaawansowanych przypadkach trzeba będzie wymienić cały procesor lub płytę główną.
Zrozumienie CPU i jego roli w laptopie jest kluczowe dla każdego elektronika zajmującego się naprawą płyt głównych. Procesory montowane w technologii BGA wymagają specjalistycznej wiedzy i precyzyjnych narzędzi, aby efektywnie diagnozować i naprawiać związane z nimi usterki.
