GPU – Co to jest? Budowa, funkcje i typowe problemy

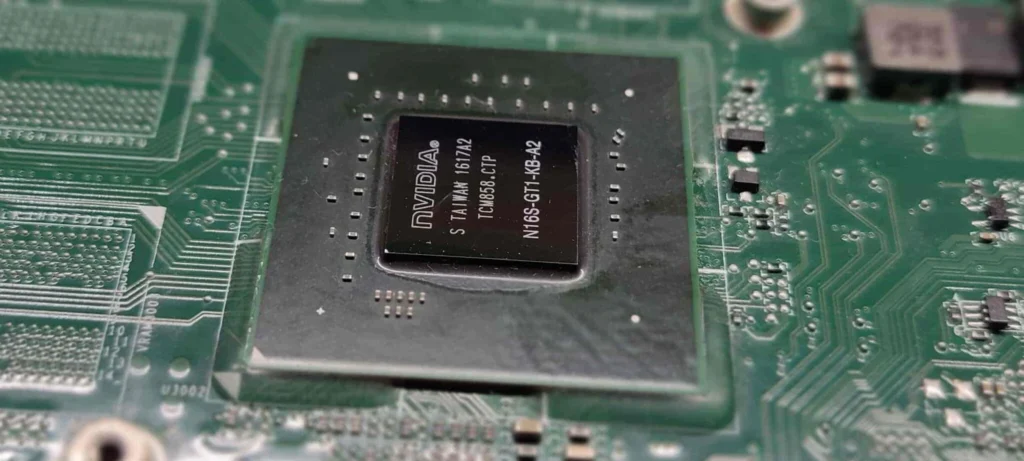

Karta graficzna, zwana także GPU (Graphics Processing Unit), to komponent kluczowy dla każdego laptopa, szczególnie przy realizacji zaawansowanych graficznych operacji, takich jak renderowanie obrazów, gry, edycja filmów czy obliczenia wymagające dużej mocy. W laptopach karta graficzna jest często montowane na stałe do płyty głównej przy użyciu technologii BGA (Ball Grid Array). W tym artykule dowiemy się, jak zbudowany jest układ graficzny, jakie pełni funkcje oraz jakie mogą pojawić się typowe problemy z jego działaniem.

Budowa

Nowoczesne układy GPU to bardzo zaawansowane technologicznie jednostki, złożone z wielu elementów umożliwiających szybkie przetwarzanie ogromnych ilości danych graficznych. Oto najważniejsze jego komponenty:

1. Rdzenie CUDA lub Shadery: Rdzenie te wykonują obliczenia związane z przetwarzaniem grafiki, co pozwala na szybkie renderowanie obrazów. W kartach NVIDIA stosuje się technologię CUDA (Compute Unified Device Architecture), a w AMD – Shadery. Wysoka liczba rdzeni pozwala na równoległe przetwarzanie dużej liczby operacji, co jest kluczowe w zadaniach takich jak gry, modelowanie 3D czy obróbka video.
2. Pamięć VRAM: Pamięć wideo (VRAM) służy do przechowywania obrazów i danych graficznych przetwarzanych przez grafikę. VRAM działa na wysokich częstotliwościach, co umożliwia szybki dostęp do danych, a większa ilość VRAM-u przydaje się przy wyższych rozdzielczościach i zaawansowanej grafice.
3. Jednostki ROP (Raster Operations Pipelines): Odpowiadają za przekształcanie obrazów w gotowe piksele wyświetlane na ekranie. Jednostki ROP pracują na końcowym etapie renderowania, kiedy surowe dane graficzne są przekształcane w finalny obraz.
4. Kontrolery pamięci: Zarządzają dostępem GPU do VRAM-u, co wpływa na wydajność oraz na szybkość dostępu do kluczowych danych podczas przetwarzania graficznego.
5. Jednostki obliczeniowe Ray-Tracing: Nowoczesne grafiki mogą mieć dedykowane jednostki do ray-tracingu, który jest zaawansowaną techniką śledzenia promieni światła, tworzącą realistyczne odbicia i cienie. Dzięki tej technologii grafika w grach staje się bardziej realistyczna.

Funkcje GPU w laptopie

GPU w laptopie wykonuje głównie zadania związane z przetwarzaniem grafiki. Typowy cykl działania układu graficznego można podzielić na trzy etapy:

• Pobranie (Fetch): Pobiera dane graficzne i tekstury, które następnie przetwarza.
• Przetwarzanie (Process): W tej fazie wykorzystuje swoje jednostki CUDA, Shadery oraz jednostki ray-tracingowe do przetwarzania danych, tworzenia modeli 3D, dodawania tekstur oraz efektów oświetleniowych.
• Renderowanie (Render): Renderuje gotowe obrazy, które są przesyłane do wyświetlacza. Obejmuje to także końcowe przekształcanie grafiki, by była zgodna z parametrami wyświetlacza (rozdzielczość, kolorystyka itp.).

Montaż w laptopach – technologia BGA

W laptopach układ graficzny jest montowane za pomocą technologii BGA (Ball Grid Array). Procesor graficzny jest bezpośrednio lutowany do płyty głównej przy użyciu kulek cyny, co zapewnia stabilne połączenie, ale także sprawia, że naprawy stają się trudniejsze i bardziej kosztowne. Technologia BGA sprawia, że wymiana uszkodzonego GPU w laptopie jest często możliwa tylko w serwisach specjalistycznych.

Typowe problemy z GPU w laptopach

Problemy z grafikami, szczególnie w modelach montowanych w technologii BGA, mogą wpływać na stabilność pracy laptopa i jego wydajność. Oto najczęstsze problemy:

• Przegrzewanie: Układy graficzne w laptopach są narażone na przegrzewanie, zwłaszcza podczas intensywnych zadań graficznych, takich jak gry czy renderowanie filmów. Przegrzanie prowadzi do tzw. throttlingu, czyli ograniczenia wydajności, a w skrajnych przypadkach może spowodować uszkodzenie połączeń BGA.
• Artefakty graficzne: Uszkodzenia w GPU mogą powodować pojawianie się na ekranie nieprawidłowych pikseli, pasków, czy też migotania obrazu. To typowy objaw problemów z pamięcią VRAM lub samym procesorem graficznym.
• Zawieszanie się systemu: Jeśli uszkodzeniu ulegnie GPU lub jego połączenia BGA, system może doświadczać nagłych restartów, zawieszeń, a nawet całkowitego braku możliwości uruchomienia komputera.
• Niestabilność obrazu: Nieprawidłowe działanie GPU może prowadzić do niepoprawnego wyświetlania obrazu, szczególnie przy większych obciążeniach graficznych. Niestabilność obrazu może wynikać z problemów z VRAM-em lub z samym rdzeniem GPU.

Diagnostyka i naprawa GPU montowanego w technologii BGA

Naprawa GPU w technologii BGA wymaga doświadczenia i odpowiednich narzędzi. Oto główne kroki diagnostyki:

• Monitorowanie temperatury: Korzystając z narzędzi diagnostycznych, takich jak HWMonitor lub MSI Afterburner, można monitorować temperatury GPU. Zbyt wysokie temperatury mogą wskazywać na problemy z chłodzeniem, które należy natychmiast rozwiązać, by zapobiec dalszym uszkodzeniom.
• Testy obciążeniowe: Testy takie jak FurMark lub 3DMark pozwalają sprawdzić wydajność GPU pod dużym obciążeniem, co pozwala wykryć ewentualne niestabilności lub błędy w przetwarzaniu obrazu.
• Testowanie VRAM: W przypadku podejrzenia problemów z pamięcią VRAM można przeprowadzić testy za pomocą narzędzi takich jak MemTestG80 lub MemTestCL, aby wykryć ewentualne błędy w VRAM-ie.
• Reballing lub wymiana GPU: W przypadku trwałych uszkodzeń połączeń BGA może być konieczne przeprowadzenie reballingu lub wymiany całego układu GPU, co zwykle jest bardziej zaawansowaną operacją.

---

Poznanie struktury i funkcji GPU oraz znajomość typowych problemów to klucz do skutecznej diagnostyki i naprawy. W laptopach, gdzie układy GPU są montowane na stałe, specjalistyczna wiedza oraz odpowiednie narzędzia są niezbędne, aby przeprowadzić naprawy w sposób precyzyjny i skuteczny.
